dimensjonering av standard rør

Standard betongrør er dimensjonert for vegtrafikklaster

Betongrør er dimensjonert for å tåle den minst gunstige av følgende belastninger:

  • Jordlast + 260 kN aksellast inkl. støttillegg*.
  • Jordlast + 10 kN/m2 jevnt fordelt last.

* Betongrør er normalt dimensjonert for en aksellast på 260 kN, hvorav nominell aksellast utgjør 130 kN, uforutsett last 20 kN og støttillegg 110 kN.

dimensjonering

Standard kummer

Kummer usettes for belastninger som stiller krav til materialet bl.a. jordlast, trafikklast, innvendig og utvendig vanntrykk og evt. forankringskreftene fra vannledning.

For standard kummer er følgende lagt til grunn ved dimensjonering:

  • Vegtrafikklaster.
  • Maksimalt leggedyp på inntil 6 meter.
  • Kjegler og topplater skal motstå en last på minimum 300 kN.
  • Bunnseksjoner skal motstå en (oppad rettet) last på 100 kN.
  • NB! Ved grunnvannstand høyere enn 1 meter over topp bunn, må dette oppgis da kumbunnen må dimensjoneres for oppdriftskreftene.

Ved laster større enn «standard» veglast

Flyplasser, havneanlegg, jernbane og tung anleggsdrift er eksempler der belastningene kan bli vesentlig større enn veglaster. I slike situasjoner og ved høy grunnvannsstand må spesielle forholdsregler tas og det må dimensjoneres til de faktiske lastene.

  • Basal står tilgjengelig for dimensjonering av kummer og rør i slike spesielle tilfeller.
Havnelager
Flyplasser

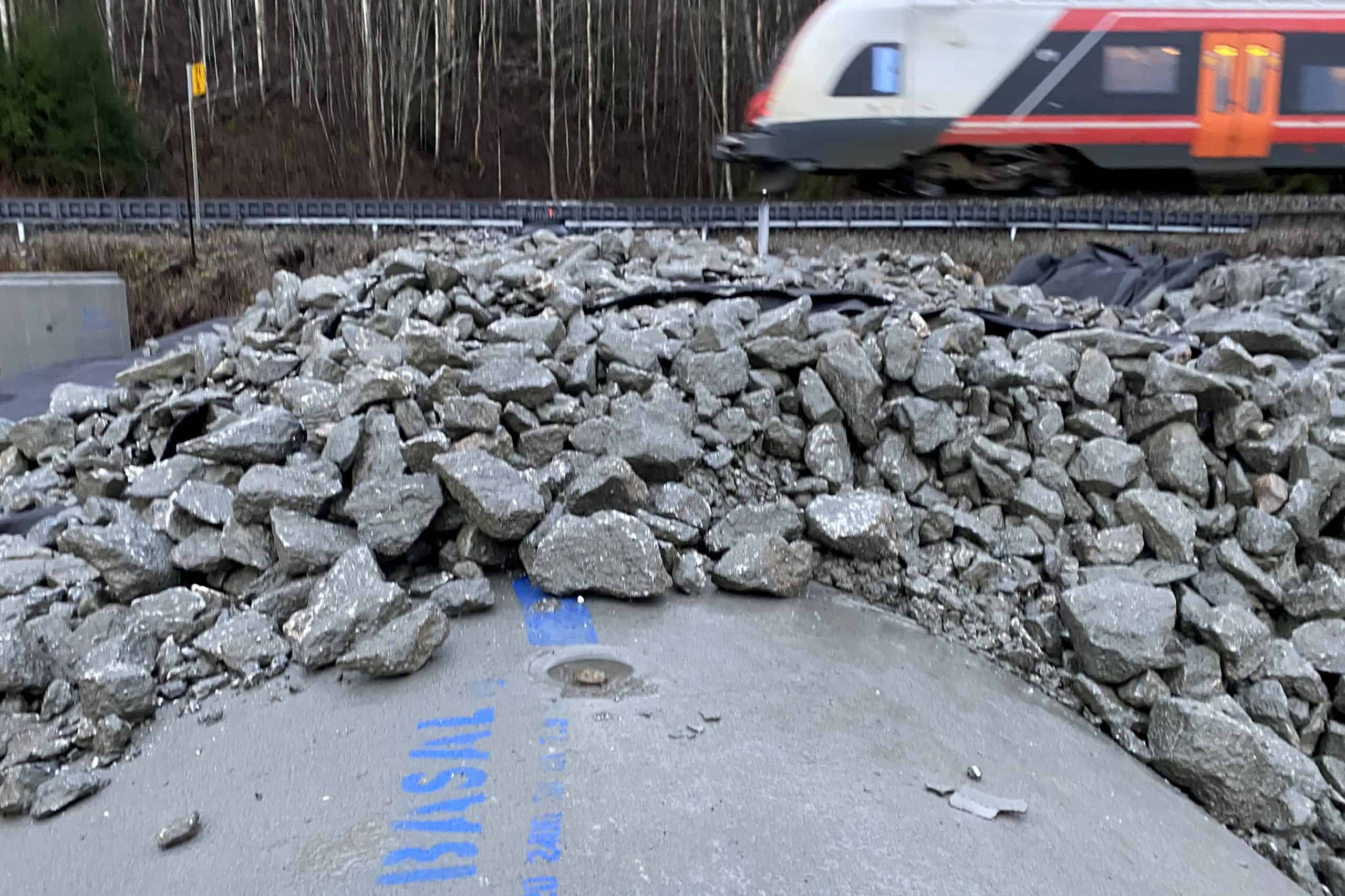

Jernbane

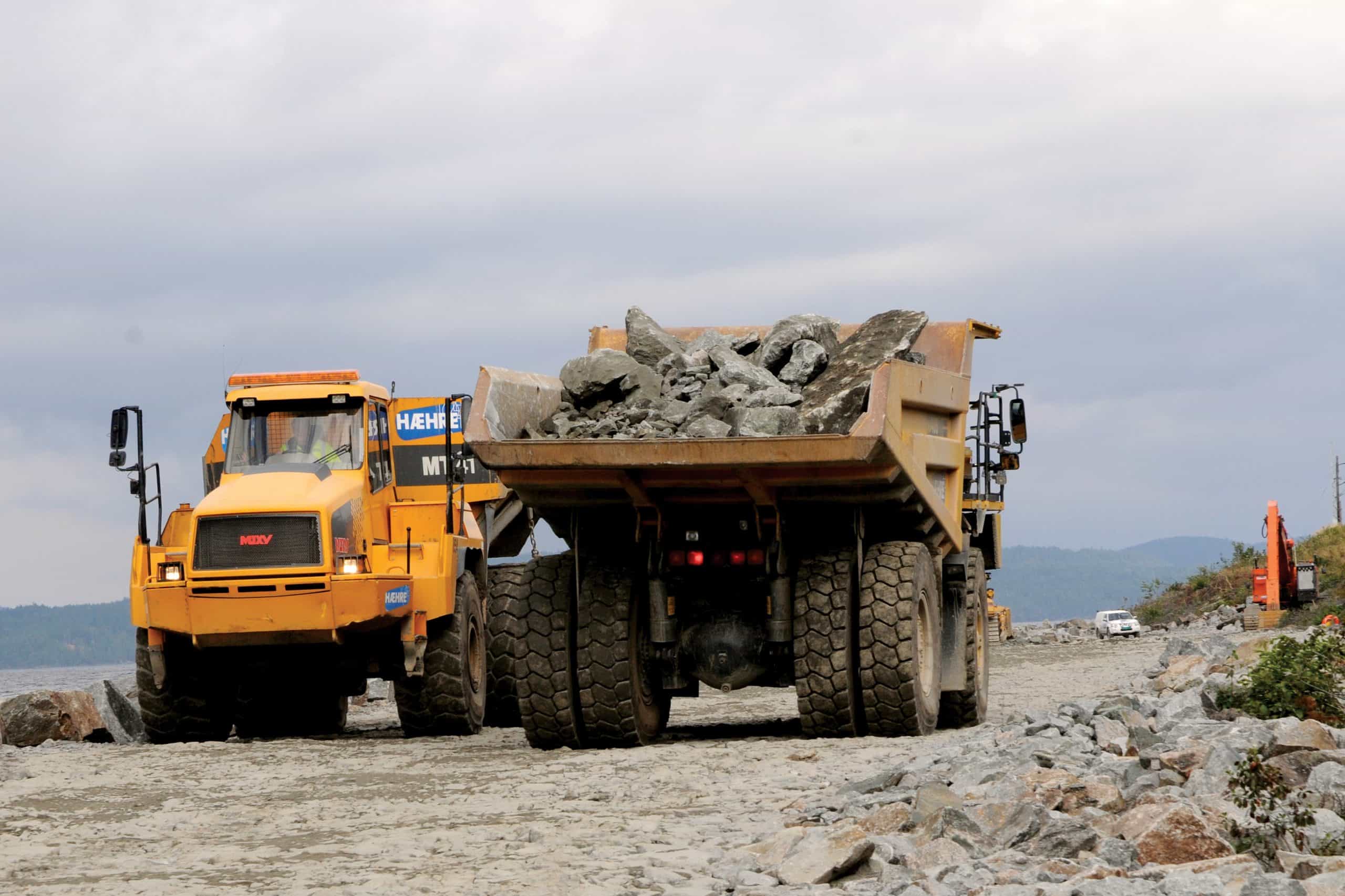

Anleggsdrift

dimensjonering

igT kummer kan dimensjoneres for større laster

  • igT kummer har større godstykkelser og kan dimensjoneres for andre laster enn veglaster.
  • igT kummer kan dimensjoneres for større leggedyp enn 6 meter.
  • igT kummer har innstøpt pakning i muffene.
