Utforming av fundament er gitt i anbudet og varierer etter grunnforholdene.
Fundamentet er den viktigste delen av grøftetverrsnittet. Det skal fordele oppleggstrykket under røret og sikre at ikke store steiner eller liknende ligger inntil røret.
Et fundament som er klart for rørlegging er tilpasset grunnforholdene, det har rett fall og er løsgjort.
Et godt forberedt fundament legger grunnlaget for rasjonell rørlegging.
Kontroller anbudets beskrivelse av fundamentutformingen opp mot denne veiledningen.

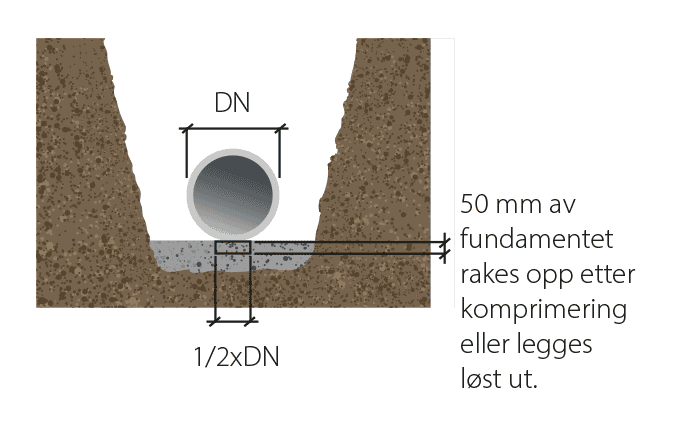

Nedre fundament
Fundamentet er den viktigste delen av grøftetverrsnittet. Fundamentet skal fordele oppleggstrykket under røret og sikre at ikke store steiner eller liknende ligger inntil røret. Fundamentet skal bestå av friksjonsmasser. Tykkelse etter komprimering skal minst være som vist i tabell (I), se under.
Maks. tillatt korntørrelse i fundamentmasser er avhengig av rørdiameter og fremgår av tabell (II).

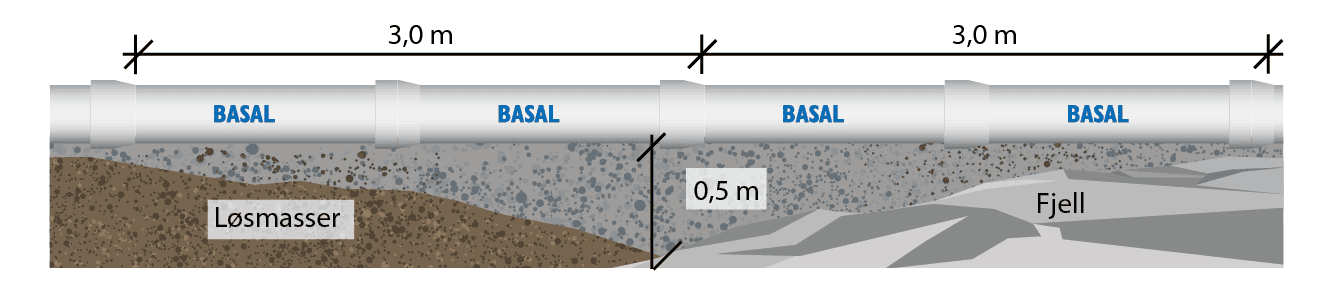

Utspissing
Der grøftebunnen går over fra fjell til jord, eller fra meget faste jordmasser til mindre faste jordmasser, skal grøftebunnen utspisses. Dvs. at differansen i massetetthet utjevnes ved å øke fundamenttykkelsen i overgangen mellom fjell og jord. Dette skal hindre setninger av grøftebunnen.
Fundamentmassene må være fri for tele og is, og komprimeres til 95% Standard Proctor. Etter komprimering løsgjøres 1/3 av fundamenttykkelsen ved raking i en bredde på minst halve rørdiameteren. Bruk av løst utlagt ensgradert pukk gir samme effekt som løsgjort fundament.

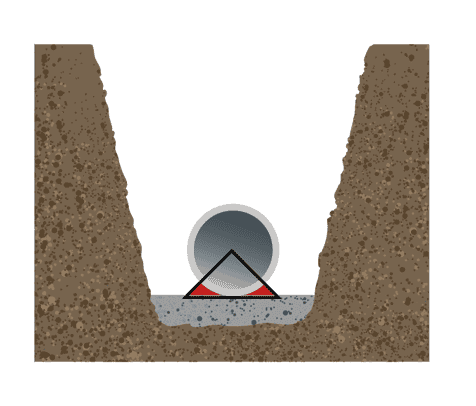

Øvre fundament
Også omtalt som ”pakking av kvartsirkel” utføres normalt ikke for betongrør på grunn av rørets ringstivhet, samt at tyngden gjør at røret setter seg i nedre fundament.
