rørmontering

Felles trinn før montering av rør

Frem til selve rørmonteringen er det en rekke trinn som er felles for alle monteringsmetoder. Det er svært viktig at alle trinnene er gjennomført før man sammentrekker rørene.

Orienter røret riktig ved legging. Vær oppmerksom på om røret er merket med et blått ”OPP” merke

  • Betongrør med armering som ikke er symmetrisk er merket med ”OPP”, samt en blå strek innvendig og utvendig i muffa.
  • Denne merkingen må orienteres riktig («OPP») ved legging. Dette er en forutsetning for at rørene skal tåle lastene de er dimensjonert for. Legges rørene feil vil effekten av armeringen bli redusert og belastningsskader kan skje.
  • Orienteres røret for eksempel 90 grader forskjellig fra forutsetningen vil armeringen i verste fall miste sin funksjon.
  • Rør uten ”OPP” merke kan orienteres fritt.

OBS!

Sluttkontroll av innvendig spalteåpning og orientering av rør

  • Innvendig spalteåpning gjelder som akseptkriterie
  • Innvendig blått merke i topp rør dokumenterer at røret er orientert riktig ved legging.

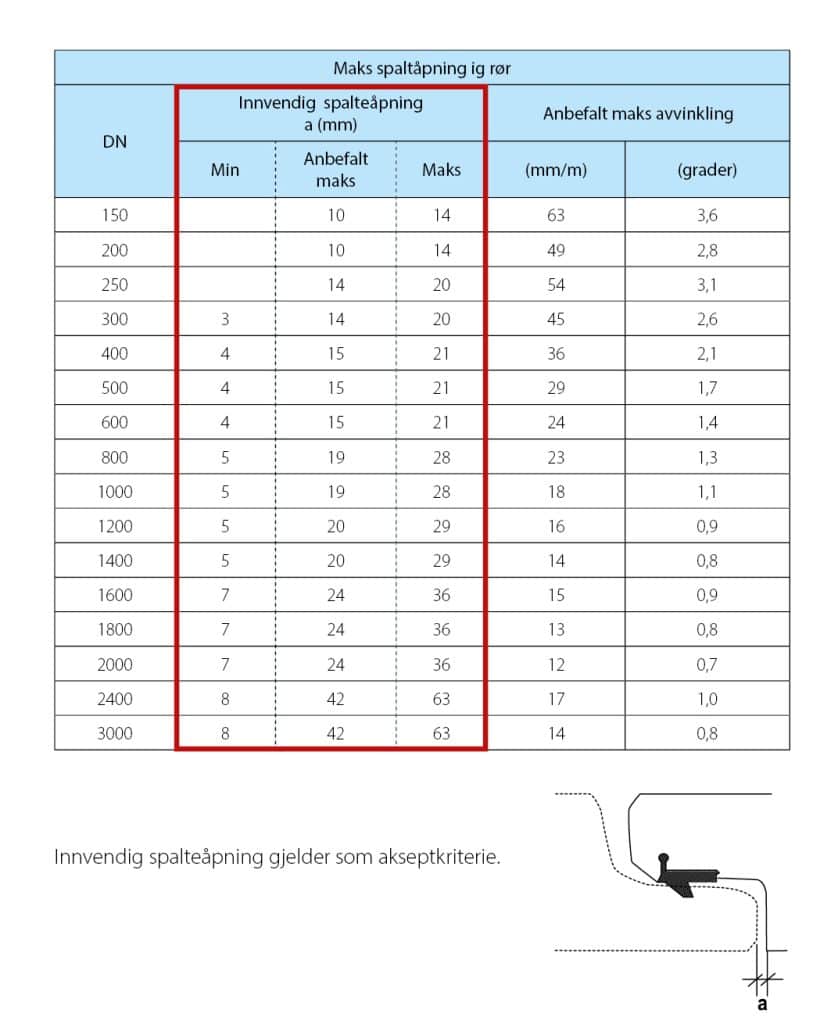

  • Maks og min verdiene for innvendig spalteåpning leses av i tabell for tillatt spalteåpning i rørskjøt

Trinn 1

Kontroller og klargjør røret

  • Kontroller rørets dimensjon, og at merkingen for maksimal overdekning samsvarer med leggedyp og beskrivelse
  • Inspiser rørets gods, muffe og spiss for eventuelle skader
  • Fjern eventuell jord, partikler, snø og is fra røret samt fra rørets muffe og spiss.

Trinn 2

Fjern isoporen i pakningen

  • Hvis røret har isopor i pakningen skal denne fjernes
  • Dra isoporen kontrollert ut av pakningen
  • Isoporen som fjernes fra røret legges i egnet avfallspose

Trinn 3

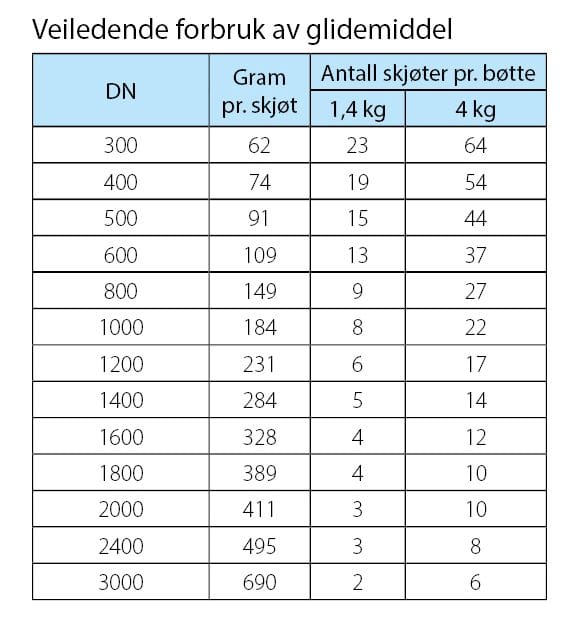

Smør spissen med glidemiddel

  • Benytt kun smøremiddel fra betongvareleverandøren
  • Det er spissen på røret som skal smøres. Smøring av rørets muffe er ikke nødvendig. Det øker forbruket av glidemiddel.
  • Både spiss og muffe skal være fri for partikler og eventuell smuss og snø/is. Spissen skal være glatt og fin.
  • Det anbefales å benytte en stiv oppvaskbørste til påføringen av glidemiddel

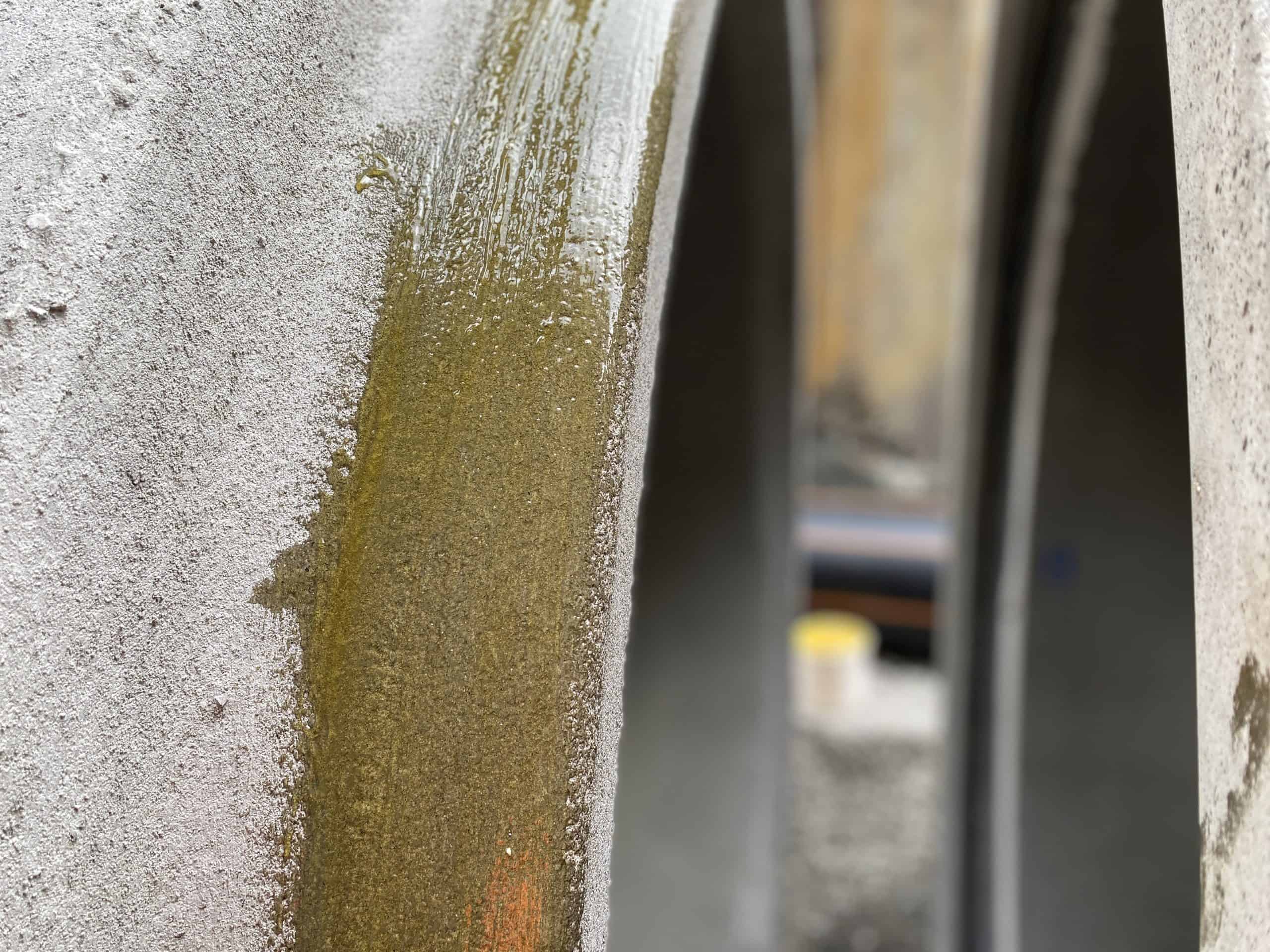

  • Smør angitt område av spissen

Trinn 4

Krafse ut en grop i forkant av muffeenden på siste lagte rør.

  • Unngå å dra med pukk i skjøten mellom rørene ved montering
  • Dette forhindrer man ved å krafse ut en grop i forkant av muffeenden på røret som ble lagt sist

Trinn 5

Velg monteringsmetode

  • Start med å legge rør fra laveste punkt og følg stegene i monteringsmetoden du skal benytte
  • Det anbefales å benytte laser ved legging av rør.

Se monteringsmetoder

Dimensjonen på røret avgjør hvilken monteringsmetode som kan benyttes. Velg den metoden som egner seg best i forhold til rørdimensjon, lokale forhold og maskiner tilgjengelig.

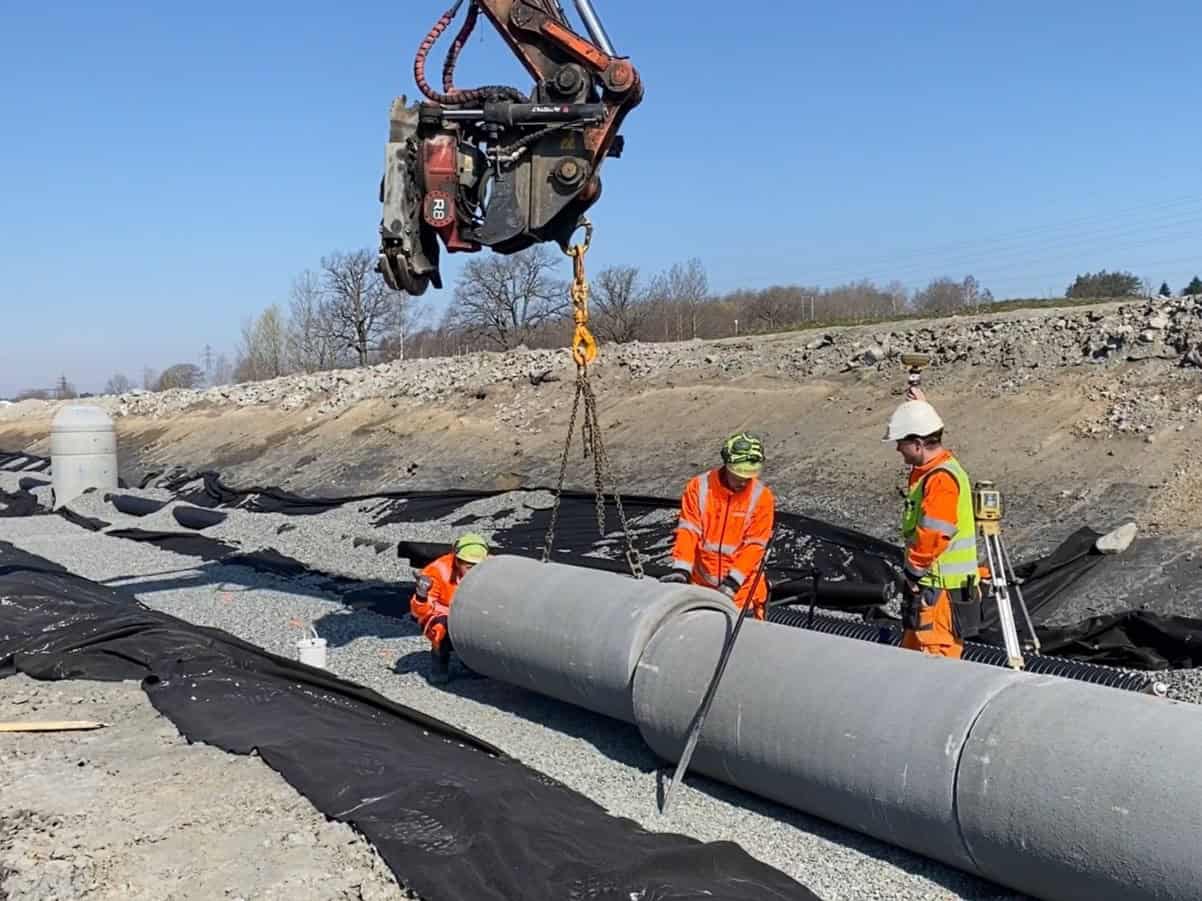

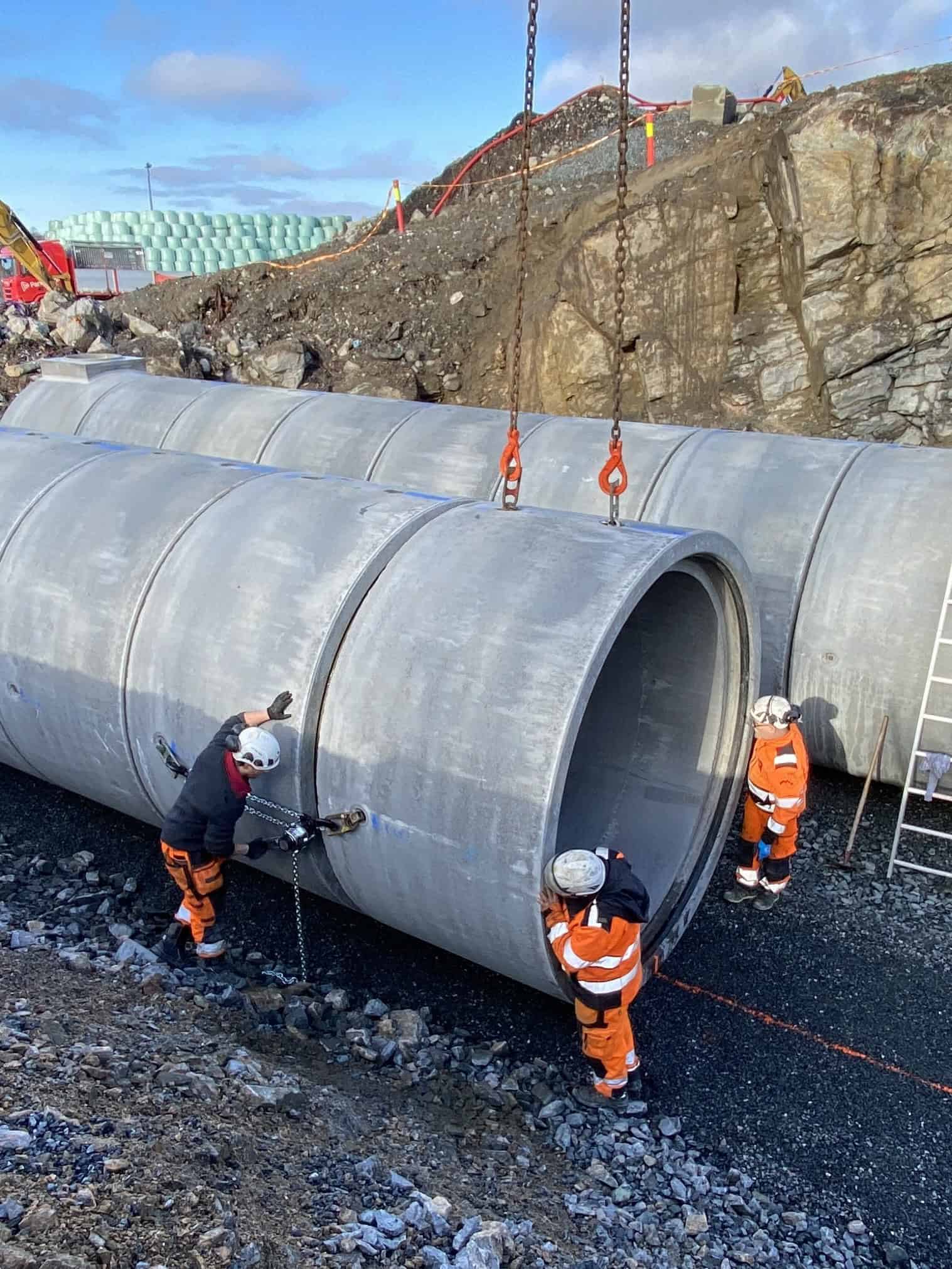

3-part kjetting
DN 300 – 1200 (1600)
Jekketaljer
DN 1400 – 3000

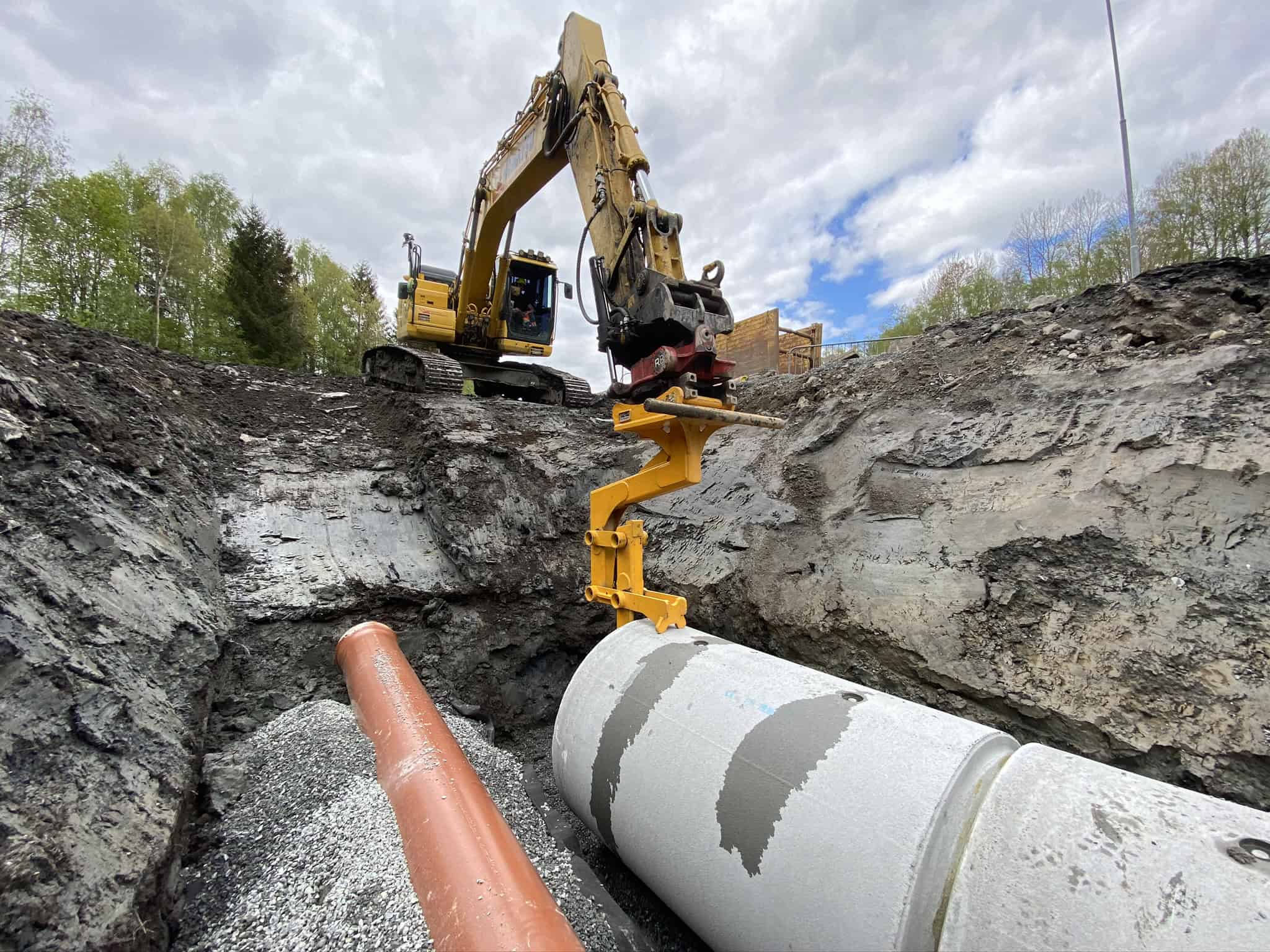

Pipelifter
DN 300 – 2000
