Komprimeringskrav og utstyr

Valg av komprimeringsutstyr til gjenfylling

Vibrerende plate

Minste lagtykkelse over topp rør før komprimering:

Gjenfylling:

  • 501 – 1000 kg: 0.50 meter

Vibrerende valse

Minste lagtykkelse over topp rør før komprimering:

Gjenfylling:

  • 10 – 15 kN/m: 0.40 meter
  • 16 – 25 kN/m: 0.60 meter
  • 26 – 40 kN/m: 1.20 meter
  • 41 – 55 kN/m: 1.80 meter
  • > 55 kN/m: 2.40 meter
  • For betongrør merket med tillatt overdekning 4 m eller mer skal lagtykkelsen før komprimering minst være som gitt over.
  • For rør merket med tillatt overdekning mindre enn 4 m skal lagtykkelsen økes med ett nivå (1 linje ned). Eksempel: Et betongrør merket med 3 m tillatt overdekning, hvor vals 16-25 kN/m ønskes brukt, skal minste tykkelse over røret før komprimering være 1,2 m.

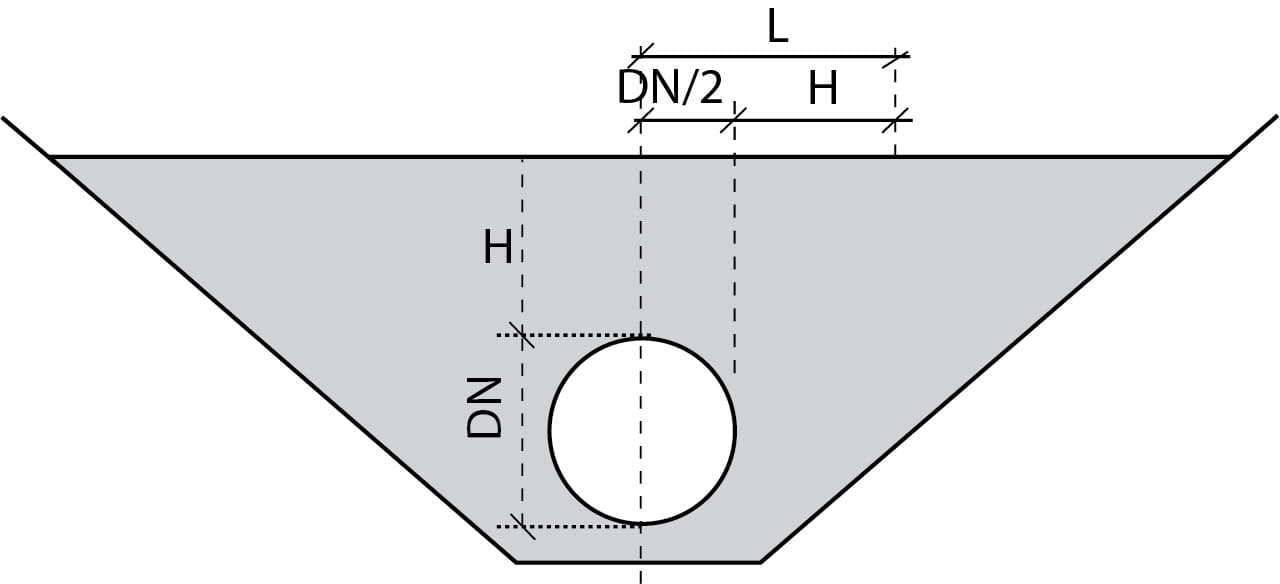

  • Krav til overdekning før komprimering gjelder også ut til en avstand L fra senter rør.
    L = tykkelse over topp rør (H) + halve rørdiameteren
Komprimeringsutstyr til ledningssonen og rundt/over kummer
📲 Tips: Legg til nettsiden som app

Veiledningen er utarbeidet av Basal AS. Basal er organisert som en allianse og eies av 17 norske produsenter og leverandører av vann- og avløpssystemer i betong. Gjennom et sterkt fellesskap bistår vi i utviklingen og standardiseringen av betongrørsystemene som trygger Norges vann- og avløpssystemer i dag – og for kommende generasjoner.

Basal Leggeanvisning er tilpasset krav gitt i NS3420-U og Vegnormalene N200
