standard kum

Standard kum med løs pakning

  • Profilen på standardkummens spiss har en tydelig kant, en resess, som en løs kumpakning pakning skal settes mot.
  • Kumpakninger leveres av betongvareleverandøren.
  • Pakningen er korrekt montert når den er strukket over spissen, strekkutjevnet og plassert riktig på resessen.
  • Se igjennom alle punkter før montering.

Trinn 1

Forberedelse og utstyr til monteringen

  • Løftekjetting som har riktig antall parter til elementene som skal løftes.
  • Løftekjetting som er sertifisert for vekten til de elementene som skal løftes.
  • Løfteklokker som passer på løfteankerene til kumelementet.
  • Løse pakninger tilpasset kumdimensjonen.

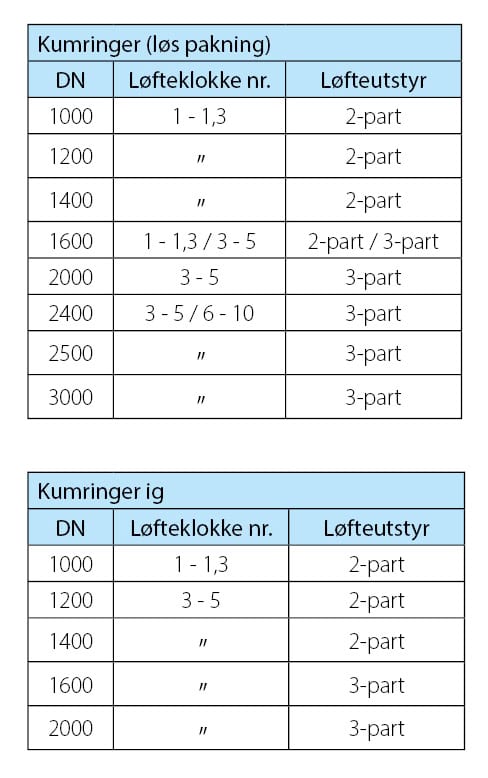

  • Bruk tabellene under som veiledning for valg av riktig løfteklokke og løftekjetting.
  • Det kan være avvik fra tabellene og noe ulikheter mellom leverandørene.

Trinn 2

Kontroller kummen før montering

  • Kontroller at pakningens dimensjon stemmer overens med kumdimensjonen.
  • Inspiser kummens gods, muffe og spiss for eventuelle skader.
  • Kontroller at kummen, slik den er levert samsvarer med tegning og beskrivelse.
  • Fjern eventuell jord, partikler, snø og is fra kummens muffe og spiss.
  • Ikke monter kumelementer med åpenbare skader på spiss eller muffe.

Trinn 3 – info

Pakningens bakkant skal settes ned på spissens resess

  • Pakningens bakside skal plasseres ned på spissens resess slik bildet viser.
  • Integrert i pakningen er det glidemiddel bidrar til at pakningens tynne skinn blir trukket ned av muffen på kumelementet som senkes ned over spissen.

Pakningens påskrift skal vende utover

  • Som en kontroll under montering påse at pakningens påskrift vender utover når pakningen monteres.

Trinn 3

Pakning settes på mot spissens resess

  • Det er enklest å ha en medhjelper til arbeidet.
  • Pakningen strekkes først over spissen på kummen.
  • Pakningen monteres så på mot spissens resess i hele kummens omkrets.

Trinn 4

Strekkutjevn pakningen før neste kumelement monteres

  • Strekkutjevning av pakning er svært viktig og avgjørende for både tetthet og for at montering av neste kumelement skal gå lett.
  • Avhengig av kumdimensjon så strekkes det i pakningen rundt hele kummen på minst fire steder jevnt fordelt på kummens omkrets.
  • Etter strekkutjevning kontroller at pakningen sitter ned mot resessen.

Trinn 5 – info

Montering av neste kumelement

  • ved sluttmontering av neste kumelement vil pakningens tynne skinn bli trukket ned av muffen på kumelementet som senkes ned over spissen.
  • Pakningen fyller da spalten mellom spiss og muffe slik bildet viser.

Trinn 5

Montering av neste kumelement

  • Neste kumelement senkes sentrert over spissen med pakning
  • Hjelp til slik at kumelementet som monteres er i balanse og treffer spissen så jevnt som mulig rundt hele omkretsen
  • Tving ikke kumelementene sammen, men prøv heller å strekkutjevne pakning pånytt
  • Er det ikke nok vekt på kumelementet som monteres må man legge på tilleggsvekt. Normalt ved å legge et mellomlegg av f.eks. 2” x 4” plank og bruke gravemaskinen til å legge et enkelt trykk på kumelementet.
  • NB! Ikke monter kumelementer med åpenbare skader på spiss eller muffe
