3-part løfte og monteringsverktøy

Montering med 3-part løfte og monteringsverktøy

Metoden benyttes for montering av DN300-DN1600 rør

3-part løfte og monteringsverktøy monteres til gravemaskinen for løfting, håndtering og montering av betongrør.

Verktøyet er mest brukt opp til og med DN1200 rør. For rør over DN1200 vil mange benytte jekketaljer men det finnes 3-parts verktøy opp til DN1600.

3-part løfte og monteringsverktøy til DN300-DN1600. Man benytter rørenes løfteanker på toppen av rørene
Det skal benyttes spesifikk 3-part kjetting som er tilpasset både rørdimensjon og rørlengde.
3-part løfte og monteringsverktøy leveres med integrerte løfteklokker
Monteringsverktøyet bestilles hos betongvareleverandøren

Felles trinn før montering av rør. Alle monteringsmetoder

Før man starter selve rørmonteringen er det en rekke trinn som er felles. Uansett monteringsmetode er det er svært viktig at alle trinnene er gjennomført før man begynner sammentrekking av rørene.

Se Felles trinn

Trinn 1

Forberedelse og utstyr til monteringen

Vurder hva slags maskin som skal benyttes. God løftekapasitet og god rekkevidde kan effektivisere rørleggingen betraktelig.
Velg 3-part løfte og monteringsverktøy med integrerte løfteklokker tilpasset rørdimensjon og rørlengde.
Benytt betongvareleverandørens glidemiddel
Oppvaskbørste til påføring av glidemiddel
Krafse

NB!

Monteringsverktøyet har forskjellig lengde avhengig av rørdimensjonen og rørlengde.

3-part løfte og monteringsverktøy har to like lange kjettinger til løfting og transport (A og B).
På kjetting B sitter det en lengre monteringskjetting (C) som brukes når man skal trekke sammen rørene
3-part løfte og monteringsverktøy leveres av betongvareprodusenten

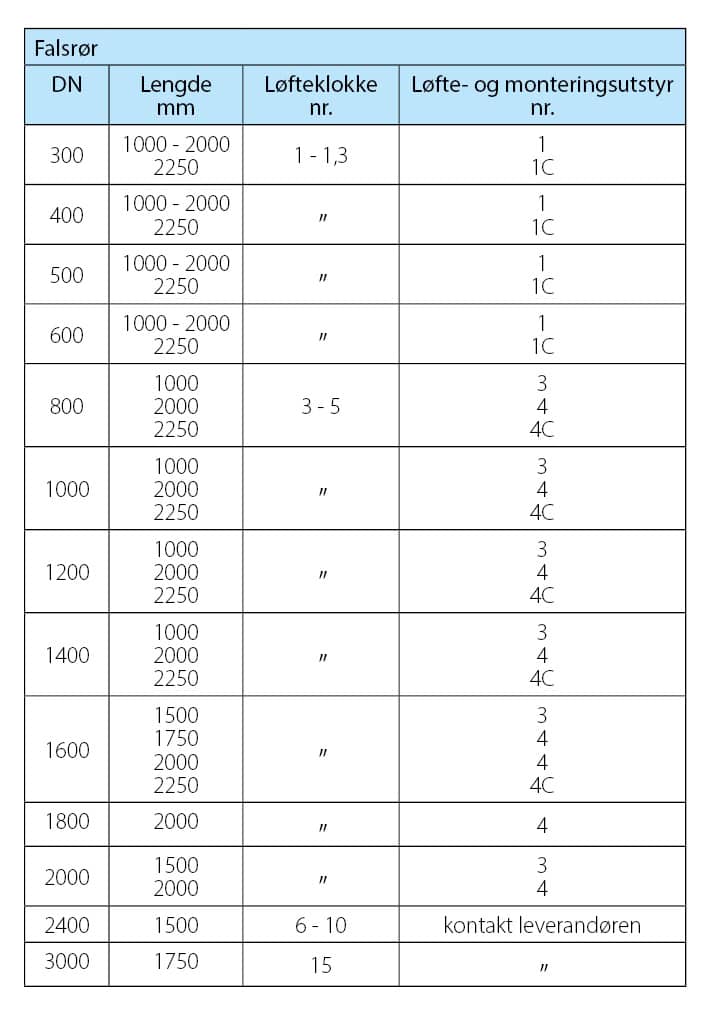

Nødvendig type og størrelse på monteringsverktøy leses av i tabell for løfte og monteringsutstyr

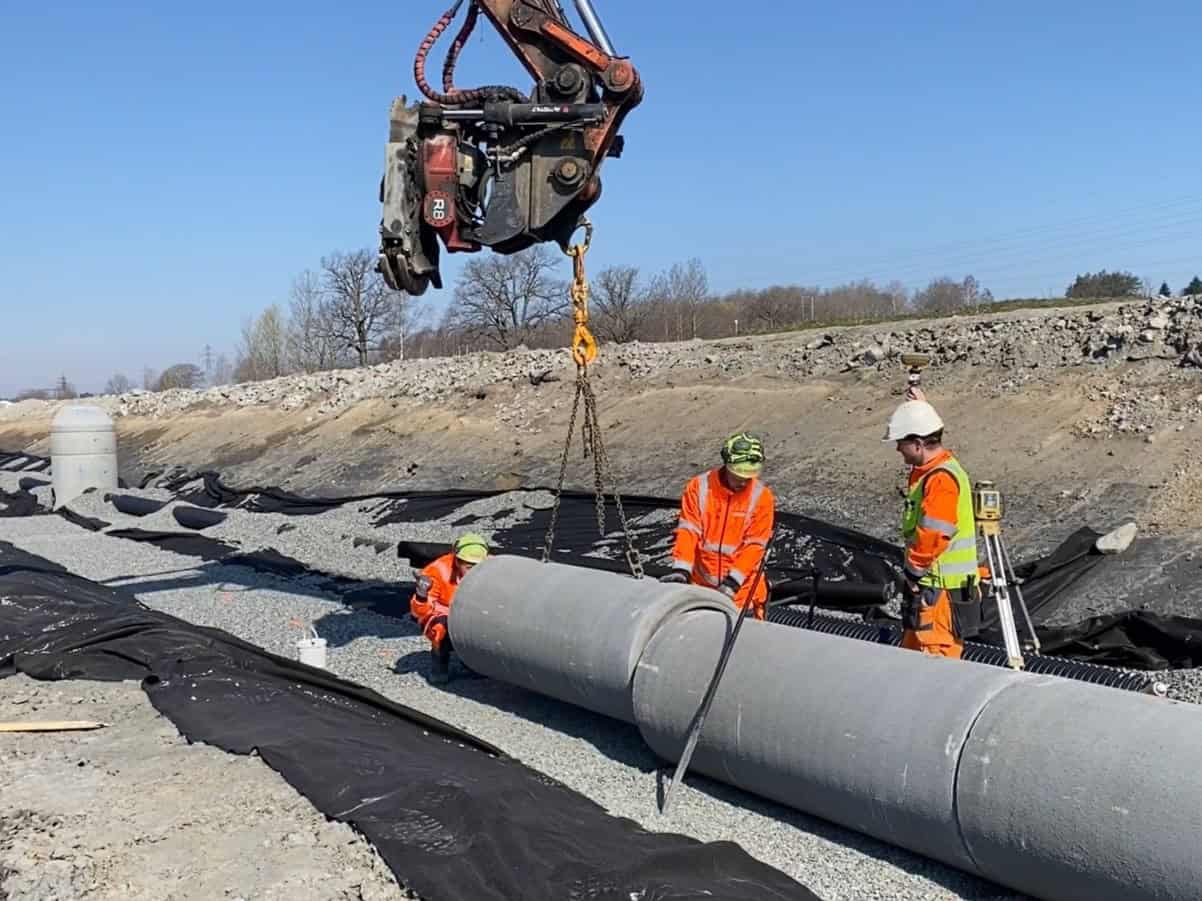

Trinn 2

Med monteringsverktøyets like lange parter løftes og sentreres røret inntil tidligere lagt rør

Monteringsverktøyets like lange parter (A og B) settes på løfteankrene til røret som skal legges
Kjetting (B), med monteringskjettingen (C), settes på løfteankeret nærmest spissen på røret som skal legges
Løft og sentrer røret inntil tidligere lagt rør

Trinn 3

Festing av monteringskjettingen

Kjetting (A) nærmest muffen på røret som skal legges koples fra
Kjetting (B) som har den lengre parten blir sittende.
Monteringskjettingen (C) koples til løfteankeret nærmest muffa, på tidligere lagte rør.
Monteringsverktøyet er nå klart for sammentrekking av rørene.

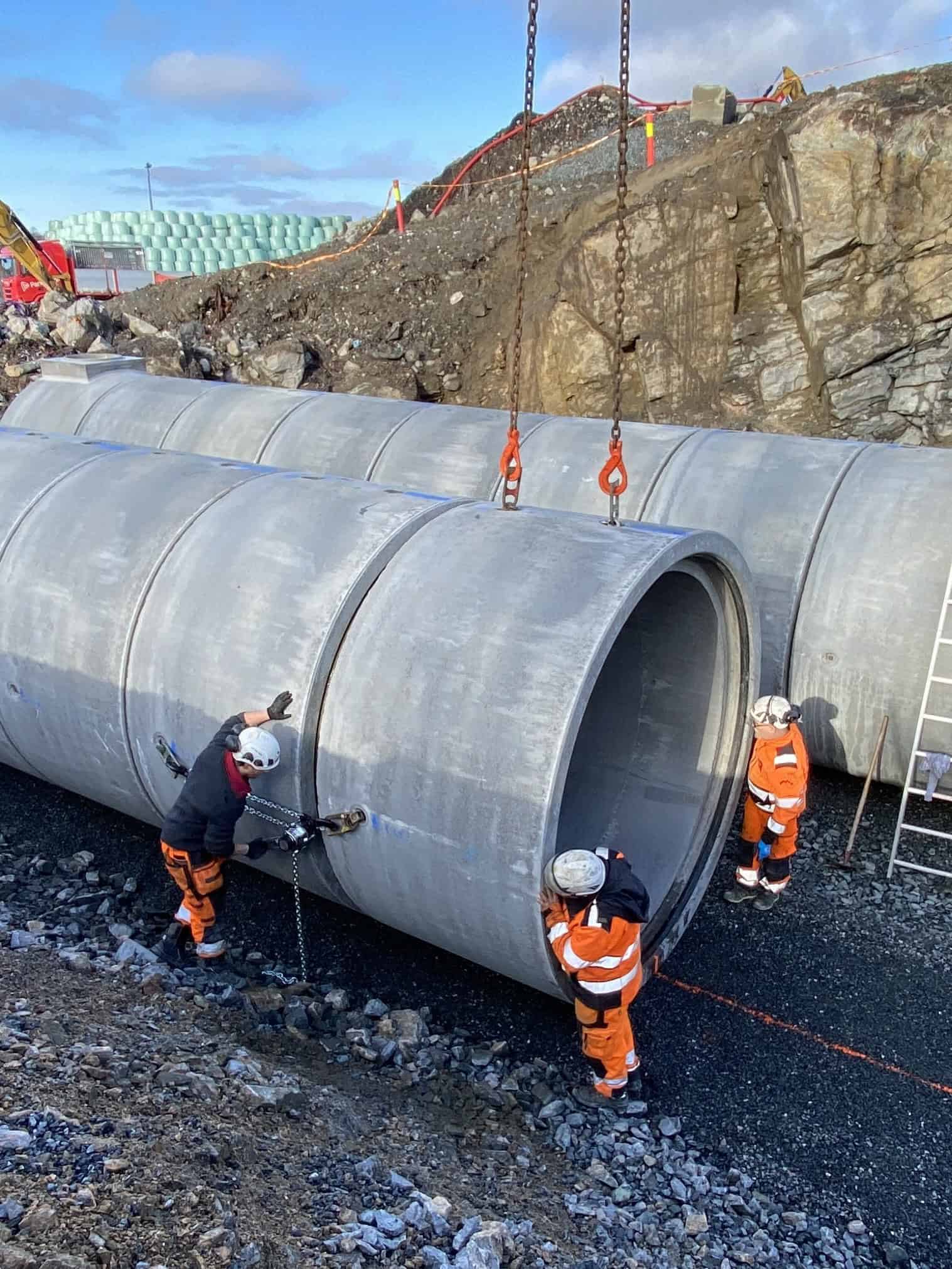

Trinn 4

Sammentrekking av rørene

Maskinføreren løfter rolig og jevnt i monteringsverktøyet.
Trekket utføres vertikalt over skjøten, eller med en liten vinkling i monteringsretningen.

Trinn 5

Sluttkontroll av innvendig spalteåpning og orientering av rør

Innvendig spalteåpning gjelder som akseptkriterie
Innvendig blått merke i topp rør dokumenterer at røret er orientert riktig ved legging.

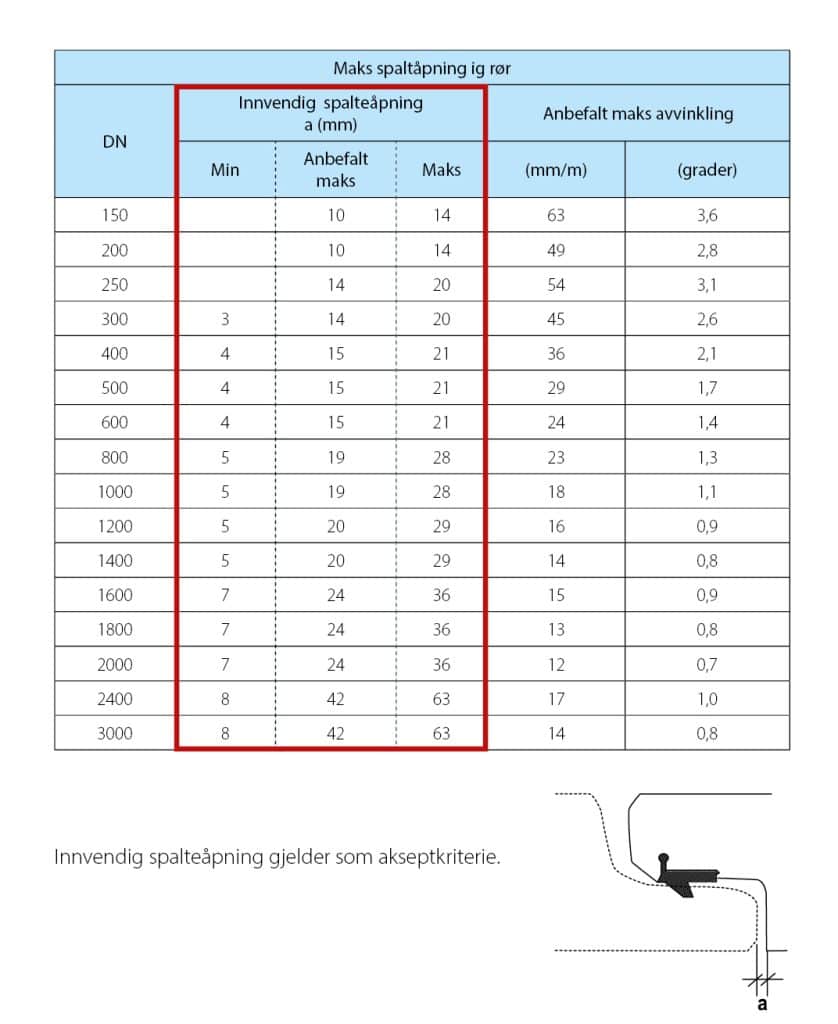

Maks og min verdiene for innvendig spalteåpning leses av i tabell for tillatt spalteåpning i rørskjøt

Trinn 1

Benytt et solid målebånd (lengde på ca 3 meter er nok). Lim fast en «hake» i båndets ende.

Trinn 2

Når røret er montert føres målebåndet inn i røret til haken (i båndets ende) faller ned i skjøten mellom rørene.

Trinn 3

Ved å bevege målebåndet frem og tilbake, med haken plassert i spalten, vil en kunne lese av spalteåpningen ganske nøyaktig.

Trinn 6

Avvinkling i rørskjøten

Vinkelendring foretas etter rørene er sammentrukket.

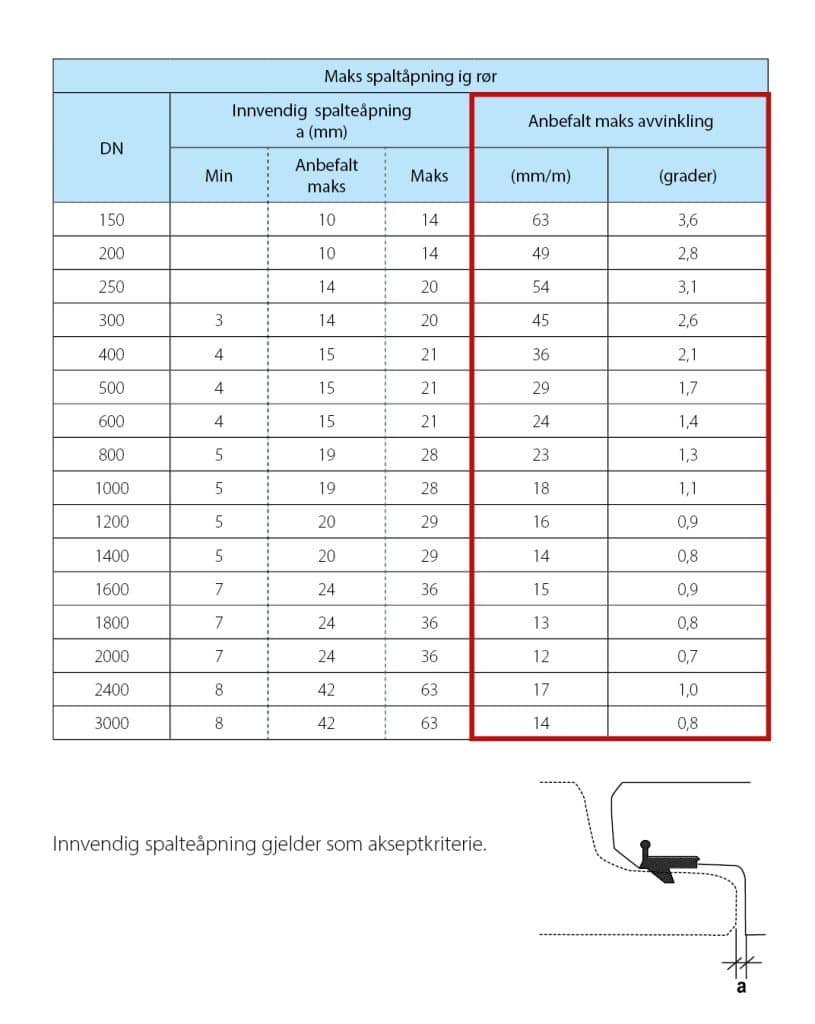

Rørenden må ikke forskyves lengre fra rørets senter, enn at man opprettholder krav til maks og min spalte i rørskjøten som avvinkles.
På mindre rør kan man benytte et spett når gravemaskinen løfter i røret.
På større rør kan man skyve røret ut av senter ved å trekke med maskin eller jekketaljer.
Om man tar av litt av vekten eller hele vekten av røret under avvinklingen vurderes på stedet.
Det er viktig at avvinklingen ikke ødelegger fundamentet.
Bruk gjerne en kloss eller liknende i utvendig spalte for å sikre at rørene ikke monteres for mye sammen
