Montering med Basal Pipelifter

Metoden benyttes for DN300-DN2000 rør

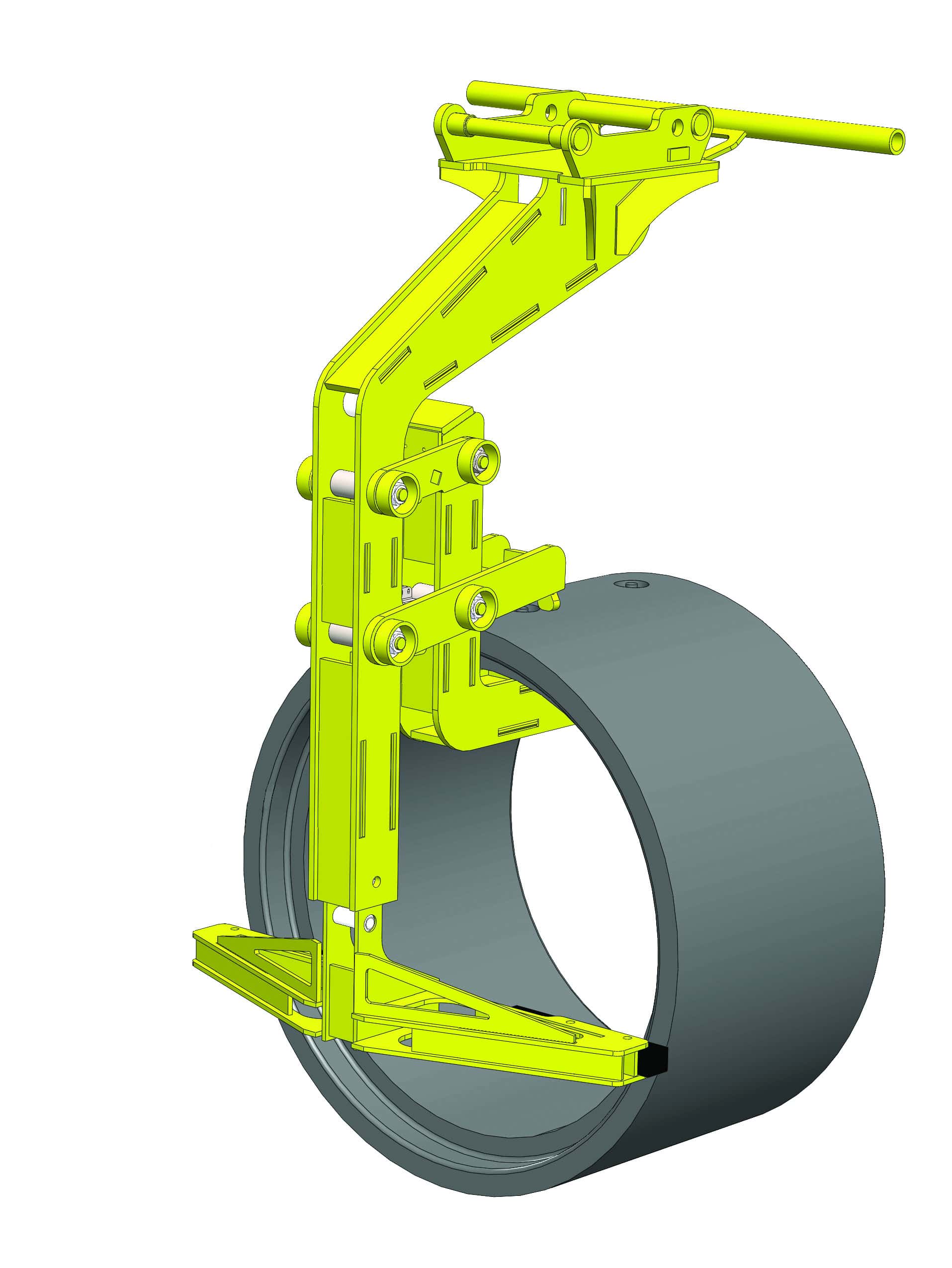

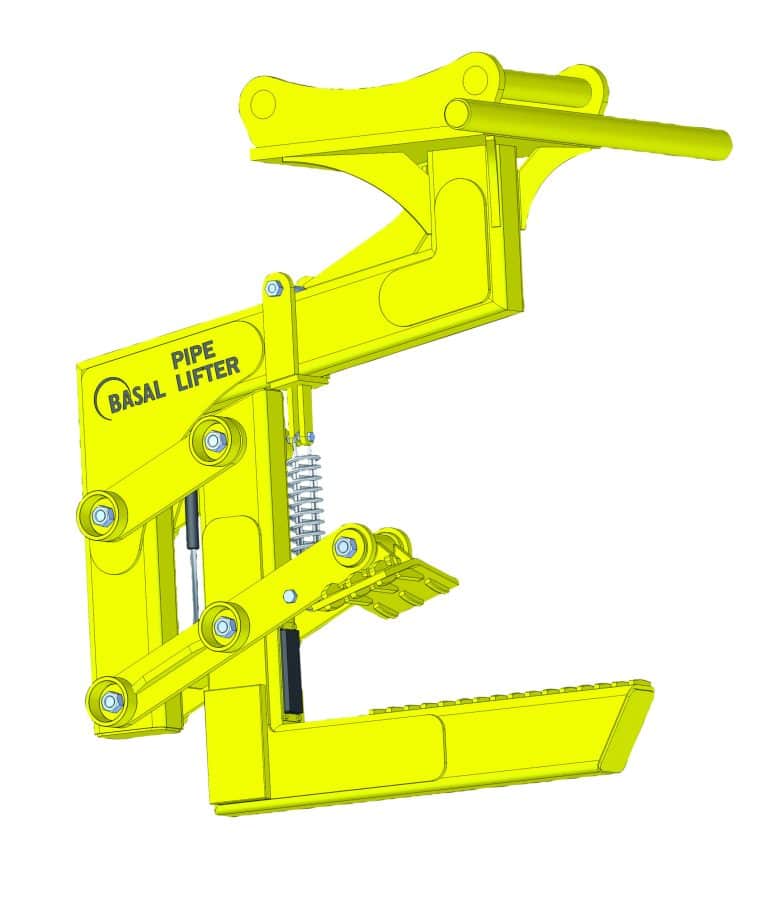

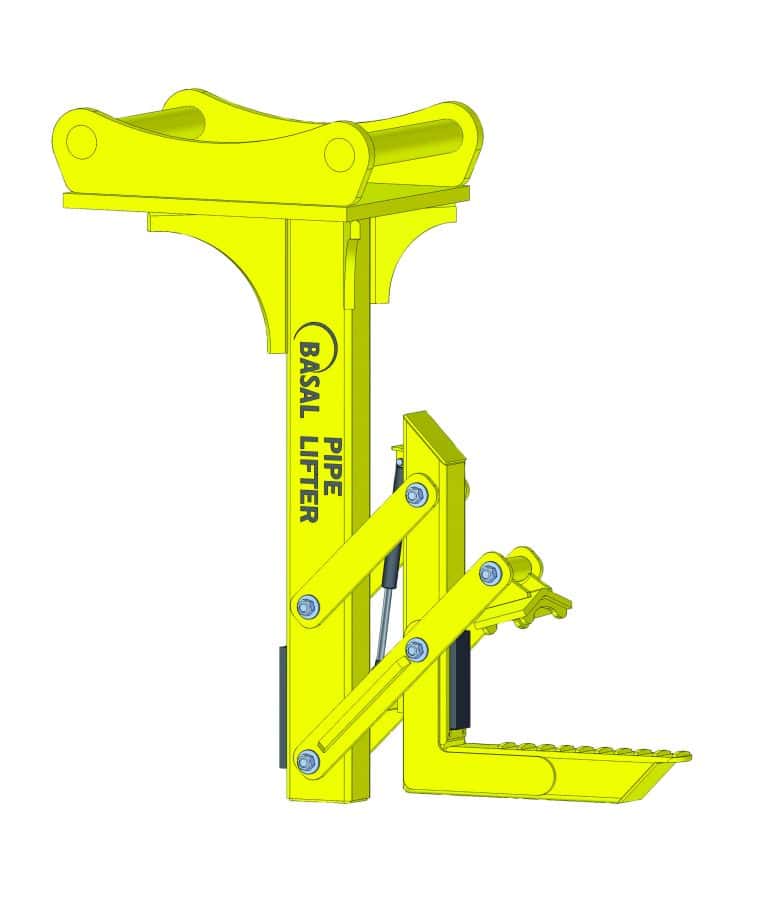

Basal Pipelifter er et løfte- og monteringsverktøy som benyttes på gravemaskiner. Arbeidet går raskere, samtidig som viktige HMS hensyn blir ivaretatt. All legging og montering utføres fra førerhuset på gravemaskinen. Anleggsrørleggeren kan stå på trygg avstand og veilede maskinføreren under rørleggingen.

Utstyret er mekanisk (ingen hydraulikk) og monteres på gravemaskinens hurtigkobling.
Kan tiltes inntil 25 graders vinkel
Kan benyttes for rør inntil 6 tonn
Kan utstyres med alle kjente typer hurtigkoplinger
Kan kombineres med rotortilt og maskinmontert GPS

Felles trinn før montering av rør. Alle monteringsmetoder

Før man starter selve rørmonteringen er det en rekke trinn som er felles. Uansett monteringsmetode er det er svært viktig at alle trinnene er gjennomført før man begynner sammentrekking av rørene.

Se Felles trinn

Trinn 1

Velg Pipelifter etter rørdimensjonen som skal legges

Pipelifter leies ut av betongvareleverandøren.
Avklar på forhånd at gravemaskinfestet og festet på Pipelifter passer overens.
Avklar på forhånd at tilgjengelig gravemaskin vil kunne håndtere rørenes vekt under håndtering og montering på anlegg.

Orienter røret riktig ved legging. Vær oppmerksom på om røret er merket med et blått ”OPP” merke

Betongrør med armering som ikke er symmetrisk er merket med ”OPP”, samt en blå strek innvendig og utvendig i muffa.
Denne merkingen må orienteres riktig («OPP») ved legging. Dette er en forutsetning for at rørene skal tåle lastene de er dimensjonert for. Legges rørene feil vil effekten av armeringen bli redusert og belastningsskader kan skje.
Orienteres røret for eksempel 90 grader forskjellig fra forutsetningen vil armeringen i verste fall miste sin funksjon.
Rør uten ”OPP” merke kan orienteres fritt.

Trinn 2

Påkopling/avkopling av Pipelifer til gravemaskinfestet

Kople Pipelifter til maskinfestet
Pipelifter kan benyttes med rotortilt

Trinn 3

Løfting og håndtering

NB! hvis røret er merket med ”OPP” merke og blå strek er det her svært viktig at dette er orientert OPP. Med Pipelifter er det lett å eventuelt klype røret feil.
Pipelifter føres inn i rørets muffeende til den støter mot røret.
Røret er klart til å løftes.
Pipelifter vil gripe røret i det maskinføreren løfter Pipelifteren.

Trinn 4

Montering av rør

Ved montering står anleggsrørlegger på trygg avstand til monteringen og kan veilede maskinføreren i monteringsprosessen.
Spissen på røret sentreres i muffen og skyves forsiktig inn
OBS! ved montering av betongrør skal det ikke oppnås betongkontakt i spalten mellom rørene hverken utvendig eller innvendig.
Bruk gjerne en kloss eller liknende i utvendig spalte for å sikre at rørene ikke monteres for mye sammen
Etter montering kontrolleres spalteåpningen

Trinn 5

Sluttkontroll av innvendig spalteåpning og orientering av rør

Innvendig spalteåpning gjelder som akseptkriterie
Orientering av innvendig blått merke i topp rør dokumenterer at rør er orientert riktig ved legging.
Maks og min verdiene for innvendig spalteåpning leses av i tabell for tillatt spalteåpning i rørskjøt

Trinn 1

Benytt et solid målebånd (lengde på ca 3 meter er nok). Lim fast en «hake» i båndets ende.

Trinn 2

Når røret er montert føres målebåndet inn i røret til haken (i båndets ende) faller ned i skjøten mellom rørene.

Trinn 3

Ved å bevege målebåndet frem og tilbake, med haken plassert i spalten, vil en kunne lese av spalteåpningen ganske nøyaktig.

Trinn 6

Avvinkling i rørskjøten

Vinkelendring foretas etter rørene er sammentrukket.
Rørenden må ikke forskyves lengre fra rørets senter, enn at man opprettholder krav til maks og min spalte i rørskjøten som avvinkles.
På mindre rør kan man benytte et spett når gravemaskinen løfter i røret.
På større rør kan man skyve røret ut av senter ved å trekke med maskin eller jekketaljer.
Om man tar av litt av vekten eller hele vekten av røret under avvinklingen vurderes på stedet.
Det er viktig at avvinklingen ikke ødelegger fundamentet.
Bruk gjerne en kloss eller liknende i utvendig spalte for å sikre at rørene ikke monteres for mye sammen.
