Montering med jekketaljer

Metoden benyttes for montering av DN1400-DN3000 rør

Rør over DN1200 har innstøpte monteringsanker i siden på rørene. Disse monteringsankerne benyttes sammen med jekketaljer til å trekke sammen rørene. Med rett utstyr er metoden enkel og effektiv. Man har god kontroll på sammentrekningen av rørene.

Monteringsankerne er innstøpt på utsiden eller innsiden av rørene.
Fremgangsmåten er lik uavhengig av om ankrene er innstøpt på innsiden eller utsiden av rørene.
Veiledningen viser rør med monteringsanker innstøpt på utsiden.

Felles trinn før montering av rør. Alle monteringsmetoder

Før man starter selve rørmonteringen er det en rekke trinn som er felles. Uansett monteringsmetode er det er svært viktig at alle trinnene er gjennomført før man begynner sammentrekking av rørene.

Se Felles trinn

Trinn 1

Forberedelse og utstyr til monteringen

Vurder hva slags maskin som skal benyttes. God løftekapasitet og god rekkevidde kan effektivisere rørleggingen betraktelig.
2 stk løfteklokker og 2 -part løftekjetting til løft og håndtering av rør.
2 stk jekketaljer med løfteklokker tilpasset rørenes monteringsanker.

Det anbefales å benytte solide jekketaljer med kapasitet på 3,2 tonn eller 6,3 tonn. En større jekketalje gjør sammentrekningen lettere, men er samtidig tyngre å flytte og håndtere under rørleggingen.
Eventuelt 2 stk forlengerkjettinger.
Benytt betongvareleverandørens glidemiddel.
Oppvaskbørste til påføring av glidemiddel.
Krafse.

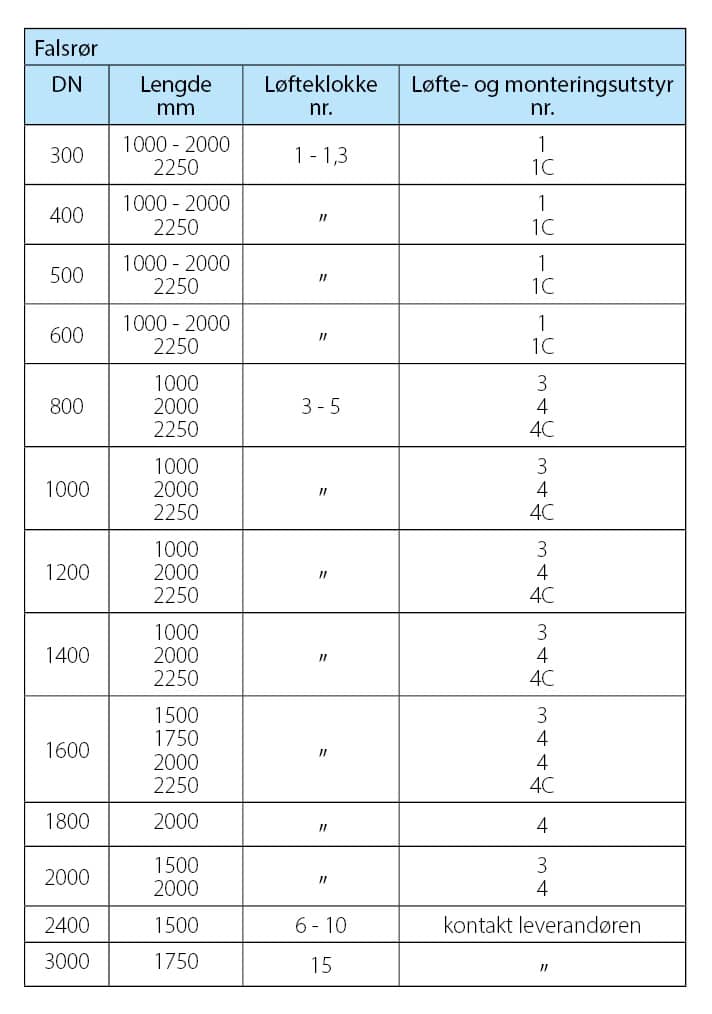

Nødvendig størrelse på løfteklokker leses av i tabell for løfte og monteringsutstyr.

Trinn 2

Sørg for god kommunikasjon og trygg håndtering

Ha gode rutiner for HMS.
Rørene har stor tyngde og bør håndteres forsiktig.
Sørg for god visuell kommunikasjon med maskinfører under hele leggeprosessen.
Betongrør kan være utsatt for støt og slagskader. Rolig og kontrollert håndtering av rørene forbygger dette under rørleggingen.
Monter to-parts skrevets løfteklokker til røret og heis det rolig inntil tidligere lagte rør.

Trinn 3

Sentrer røret i muffen på forrige rør som ble lagt

Spissen på røret bør sentreres pent i muffen på forrige rør som ble lagt før man anhuker jekketaljer.
Røret som skal legges guides hele tiden stille og rolig.
Brå bevegelser kan føre til at rørene støter uønsket inn i hverandre i spiss og muffe.

Trinn 4

Jekketaljer festes i monteringsankere

Det er vanlig å feste jekketaljene i forrige rør som ble lagt.
Dette gjøres når spissen på røret er sentrert i muffen på forrige rør som ble lagt.
Kjettingene strammes opp cirka like mye på begge sider.
Sammentrekningen skal man gjøre parallelt og det er viktig med god kommunikasjon.

Trinn 5

Hold vekten av røret under montering

Under montering er det gunstig å ta av deler, eller tilnærmet hele vekten av røret uten å løfte røret av underlaget.
Det vil si at maskinføreren holder kjettingene stramme og tar av vekt i samråd med anleggsrørleggeren.

Trinn 6

Sammentrekning av røret

I grøften bør man ideelt være to anleggsrørleggere som parallelt jekker sammen betongrørene.

Det er nyttig å ha en kollega som kan observere sammentrekningen, kommunisere med maskinfører og veilede de som jekker under monteringen.
Følg med på at rørene trekkes jevnt sammen rundt hele omkretsen.
Bruk gjerne en kloss eller liknende i utvendig spalte for å sikre at rørene ikke monteres for mye sammen.
Er det innvendig monteringsanker i rørene vil de som jekker selv ha god kontroll på innvendig spalteåpning.

Trinn 7

Eventuelle forlengerkjettinger kan benyttes hvis man trenger større mothold

Avhengig av monteringsmotstanden kan man oppleve ved sammentrekning at det ikke er nok mothold i det røret man har festet jekketaljen.
Man kan da med fordel hoppe over et monteringsanker eller to ved montering. Da vil man ha tyngden av flere rør som mothold under sammentrekningen.

Trinn 8

Benytt gjerne avstandskloss som hjelpemiddel

Avstandsklosser kan benyttes til flere formål som å sikre seg mot for mye sammentreking, til å styre sammentreknineng og som hjelpemiddel ved avvinkling.
Større rør kan for eksempel ofte gå lettere sammen i topp rør enn i bunn da det vil være mer friksjon fra underlaget i bunn. I et slikt tilfelle kan en kloss i utvendig spalte i øvre halvdel av røret være til hjelp. Klossene tas ut når røret entrer jevnt i hele omkretsen.

Trinn 8-2 video

Benytt gjerne avstandskloss som hjelpemiddel

Avstandsklosser kan benyttes til flere formål som å sikre seg mot for mye sammentreking, til å styre sammentreknineng og som hjelpemiddel ved avvinkling.
Større rør kan for eksempel ofte gå lettere sammen i topp rør enn i bunn da det vil være mer friksjon fra underlaget i bunn. I et slikt tilfelle kan en kloss i utvendig spalte i øvre halvdel av røret være til hjelp. Klossene tas ut når røret entrer jevnt i hele omkretsen.

Trinn 9

Sluttkontroll av innvendig spalteåpning og orientering av rør

Innvendig spalteåpning gjelder som akseptkriterie.
Orientering av innvendig blått merke i topp rør dokumenterer at rør er orientert riktig ved legging.
Maks og min verdiene for innvendig spalteåpning leses av i tabell for tillatt spalteåpning i rørskjøt.

Trinn 10

Avvinkling i rørskjøten

Vinkelendring foretas etter rørene er sammentrukket.
Rørenden må ikke forskyves lengre fra rørets senter, enn at man opprettholder krav til maks og min spalte i rørskjøten som avvinkles.
På mindre rør kan man benytte et spett når gravemaskinen løfter i røret.
På større rør kan man skyve røret ut av senter ved å trekke med maskin eller jekketaljer.
Om man tar av litt av vekten eller hele vekten av røret under avvinklingen vurderes på stedet.
Det er viktig at avvinklingen ikke ødelegger fundamentet.
Bruk gjerne en kloss eller liknende i utvendig spalte for å sikre at rørene ikke monteres for mye sammen.
