grøftearbeid

Sidefylling og beskyttelseslag

Gjenbruk av oppgravde eller utsprengte masser, kan med fordel benyttes, forutsatt at disse ikke er telefarlige. Maks siktestørrelse 120 mm eller maks steinstørrelse 160 mm.

I områder hvor det er krav til setningsfri overflate (f.eks. veger og plasser) skal komprimering av sidefylling og beskyttelseslag skje med minst 1 passering med vibrostamper, vibroplate, lett stålvalse eller lignende når ensgraderte pukkmaterialer benyttes.
Ved bruk av velgraderte grus eller sand skal det komprimeres til minimum 95 % Standard Proctor. (Ref. Håndbok R761 Prosesskode 1; 2025 Statens Vegvesen)

  • Maksimal lagtykkelse ved komprimering:
    DN < 400: 200 mm.
    DN > 400: 300 mm.
    (Ref. Håndbok N200 Vegbygging; 2025).
  • Der det skal legges ledninger i flere plan, fylles det lagvis opp i hele grøftebredden til underkant av neste rør. Komprimeringen utføres også lagvis.
  • I områder hvor det ikke er krav til setningsfri overflate (f.eks. utenfor veger og plasser) kan normalt komprimering utelates forutsatt at rørledningen ikke legges med større overdekning enn 2/3 av merket/angitt overdekning.

Sidefylling

  • Sidefylling skal legges ut lagvis på hver side av røret før komprimering.

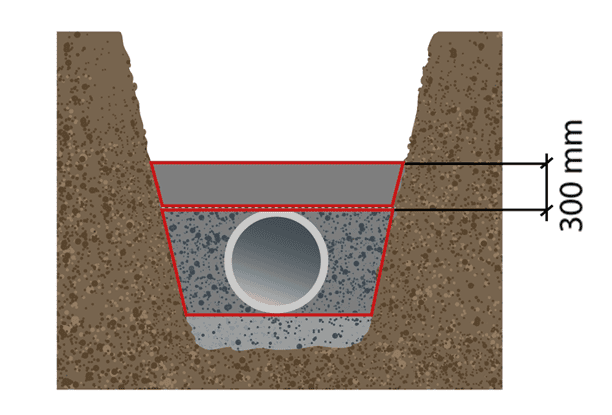

Beskyttelseslag

  • Beskyttelseslaget skal ha en minste overdekning på 300 mm før komprimering.

Tillatt tyngde av komprimeringsutstyr i sidefylling og beskyttelseslag gjelder også kummer.

DN < 400: 64 mm
DN ≥ 400: 120 mm
